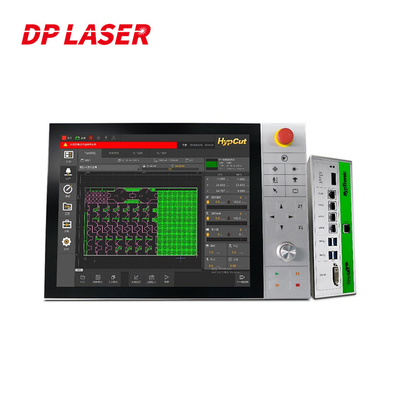

El Autobús-tipo de Hypcut dedicó poder más elevado del sistema de control del laser FSCUT 8000A

El Autobús-tipo de Hypcut del poder más elevado de FSCUT 8000A dedicó el sistema de control de la cortadora del laser de la fibra

Introducción básica

El sistema FSCUT8000 es un sistema de autobuses inteligente de gama alta para el laser ultraalto de la fibra del poder que corta requisitos de 8KW y arriba. Tiene las características de la estabilidad y confiabilidad, despliegue conveniente, depuración fácil, producción segura, las funciones ricas, y excelente rendimiento; apoya y proporciona soluciones modulares, personalizadas, automatizadas, y basadas en información. Actualmente, hay un relativamente maduro y el autobús-tipo de gama alta dedicó el sistema del corte del laser en el mercado.

Característica

1.Function
Proceso: Perforación no inductor para las placas medias y finas, perforación del relámpago para las placas gruesas, perforación de niveles múltiples, retiro de la perforación y de la escoria, supresión de la vibración de la continuación, circuito cerrado de la presión de aire, y tecnología fina de la capa-por-capa, etc., mejorar grandemente la eficacia y la estabilidad del corte de alta potencia, y mejorar la competitividad de la base de la fuerza del equipo.

Material residual visual: Combinado con la disposición de la foto del teléfono móvil, la colocación visual de la máquina-herramienta realiza el reciclaje y la reutilización ultra-eficientes del material residual.

Borde-hallazgo del condensador: el borde-hallazgo de alta velocidad y de alta precisión de 500mm/s del condensador, y también proporciona el manual, el dos-punto, de tres puntos, cuatro-punto y otros métodos del borde-hallazgo para cumplir los requisitos del borde-hallazgo material especial-formado y de un borde-hallazgo más de alta precisión.

Ayuda de dibujo del formato: apoye el proceso de salida directa de DXF ecológico original, del código de G y de otros dibujos; apoye la lectura de alta velocidad y escriba las operaciones y el proceso salida de los ficheros especiales de LXDS y de NRP por CypNest.

UI: interacción dirigida, visual, fácil aprender.

Automatización: Soluciones de la automatización de las ayudas tales como corte en línea de la bobina, corte de la bobina de la doble-cabeza, corte integrado de la tubo-hoja, y proceso subregional del formato ultra-grande para hacer frente a más evolución del mercado.

Mantenimiento conveniente: proporcione los datos de la operación del producto tales como prueba y calibración del foco, detección del papel de la foto de contaminación óptica de la trayectoria, y servo de la supervisión del osciloscopio.

Informatización: Conecte con la nube de la salud de Baichu, los mes y otros sistemas, recoja la situación del uso de los componentes del equipo, e inteligente analice y recuerde el mantenimiento de equipo para prolongar la vida de servicio del equipo.

Dibujo: Usted puede dibujar o corregir directamente la pista gráfica en el sistema de proceso de HypCut sin la cooperación del software de tercera persona, que mejora la eficacia del depuración y del ajuste.

Funciones convenientes: proporcione las funciones modulares estándar tales como corte de la uno-llave, bocas de limpieza, calibración automática, lubricación automática, intercambio de mesas de trabajo, y extracción de polvo subregional, añadiendo factores de venta al equipo.

2.Control se relacionó
PORQUE-VÍNCULO: tecnología de comunicación Uno mismo-desarrollada del Porque-VÍNCULO para alcanzar la transmisión antiinterferente y de la ultra-largo-distancia de las señales de la exhibición, de las señales del IO, y de las señales del USB.

Uno mismo-optimización serva del PID: el Uno-tecleo para terminar el depuración servo del parámetro, el progreso teórico del control está dentro de ±0.01mm.
Hardware inteligente: la válvula proporcional del autobús de la ayuda, el laser y el cabezal cortador inteligente, realizan efecto completo del lazo cerrado 1+1>2, mejorar funcionamiento y estabilidad.

Seguridad: protección anticolisión de la desviación del esfuerzo de torsión, calibración en tiempo real de la balanza de la dual-impulsión, evitación de aire-mudanza del obstáculo, salto inteligente de la rana y otras funciones.

Exactitud: La exactitud teórica de la trayectoria es ±0.005mm, la colocación de exactitud es 0.01m m, y repite la colocación de exactitud es 0.01m m.

Velocidad: aceleración máxima de la ayuda 5G, sola velocidad máxima 300m/min. del eje.

Comunicación: Se adopta la solución del sistema en tiempo real de RTOS, y el ciclo de la comunicación se acorta a 1ms.

Algoritmo: Proporcione un algoritmo asimétrico de la aceleración y de la desaceleración para hacer el rápido corrida dispositivo y suave, y mejore la vida de servicio del dispositivo.

Ajuste de altura: El regulador de alto rendimiento de la altura BCS100 se actualiza a un sistema en tiempo real de la continuación del autobús, que mejora más lejos la estabilidad y el funcionamiento de la continuación.

Industrias aplicables

Conveniente para las cortadoras ultraaltas del laser de la fibra del poder sobre 8000W. Ampliamente utilizado en fábricas de la chapa, líneas de montaje automatizadas, y estaciones de proceso grandes.

FSCUT 8000A
